СБЗПуЭ

Кабель СБЗПуЭ

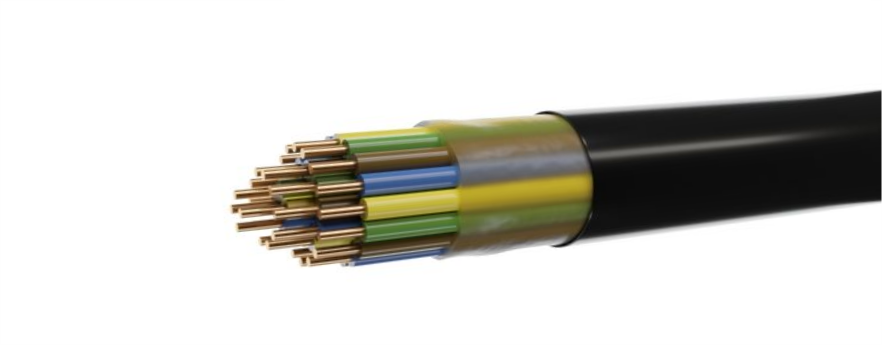

Кабель СБЗПуЭ — сигнально-блокировочный кабель с медными токопроводящими жилами, полиэтиленовой изоляцией, гидрофобным заполнением сердечника, экраном из алюмофлекса и утолщённой полиэтиленовой оболочкой. Кабель применяется в системах сигнализации, централизации и блокировки, пожарной сигнализации и автоматики. Гидрофобное заполнение защищает сердечник от проникновения влаги, а экран снижает влияние внешних электромагнитных помех.

Расшифровка

СБ — сигнально-блокировочный кабель;
З — гидрофобное заполнение сердечника;
П — полиэтиленовая оболочка;
у — утолщённая оболочка;
Э — наличие экрана.

Конструкция

Токопроводящие жилы — Медные, однопроволочные, из мягкой круглой медной проволоки; номинальный диаметр 0,9 или 1,0 мм;
Изоляция жил — Полиэтилен; номинальная толщина изоляции — 0,45 мм;
Скрутка — Одиночные изолированные жилы или пары жил, скрученные в сердечник;
Гидрофобное заполнение — Специальный гидрофобный состав, заполняющий свободное пространство сердечника;
Поясная изоляция — Полиэтилентерефталатная плёнка;
Экран — Алюмофлекс; под экраном располагается контактная медная проволока диаметром 0,4–0,6 мм;
Наружная оболочка — Двойная утолщённая оболочка из полиэтилена; внешняя оболочка выполняется из светостабилизированного полиэтилена;
Броня — Отсутствует.

Технические характеристики

Номинальное напряжение	380 В переменного тока; 700 В постоянного тока
Частота переменного тока	50 Гц
Материал токопроводящих жил	Медь
Номинальный диаметр жил	0,9; 1,0 мм
Количество жил	3–61; стандартный ряд — 3, 4, 5, 7, 9, 12, 16, 19, 21, 24, 27, 30, 33, 37, 42, 48, 61
Количество пар	3–30; стандартный ряд — 3, 4, 7, 10, 12, 14, 19, 24, 27, 30
Материал изоляции	Полиэтилен
Материал экрана	Алюмофлекс; контактная медная проволока
Материал оболочки	Светостабилизированный полиэтилен
Гидрофобное заполнение	Присутствует
Броня	Отсутствует
Рабочая температура	−50…+60 °C
Относительная влажность воздуха	до 98 % при температуре до +35 °C
Температура монтажа	не ниже −15 °C
Минимальный радиус изгиба	не менее 7 наружных диаметров
Строительная длина	не менее 300 м
Электрическое сопротивление жилы при +20 °C	не более 28,8 Ом/км для жилы Ø0,9 мм; не более 23,3 Ом/км для жилы Ø1,0 мм
Срок службы	не менее 17 лет

Количество жил и пар по согласованию с изготовителем, допускаются также кабели с числом жил 7, 9, 19, 21, 24, 27, 37, 48 и 61.

Назначение

СБЗПуЭ применяется для передачи электрических сигналов и подключения цепей сигнализации, централизации, блокировки и автоматики в стационарных электроустановках.
Кабель используется:

для подключения устройств сигнализации, централизации и блокировки;
в цепях управления и контроля;
для передачи контрольных и сигнальных импульсов;
в системах пожарной сигнализации и автоматики;
на объектах железнодорожной инфраструктуры;
для стационарной прокладки в земле и пластмассовых трубопроводах;
в условиях повышенной влажности и воздействия грунтовых вод;
в местах, где требуется защита сигнальных цепей от электромагнитных помех;
на промышленных и энергетических объектах.

Благодаря гидрофобному заполнению СБЗПуЭ повышает влагостойкость сердечника и препятствует распространению влаги внутри кабеля; экран из алюмофлекса снижает влияние внешних электромагнитных помех, а утолщённая полиэтиленовая оболочка обеспечивает дополнительную защиту кабеля при подземной прокладке.
