Провод ПТП — термоэлектродный провод, предназначенный для подключения термопар к измерительным приборам, регуляторам температуры и системам автоматизации. Токопроводящие жилы выполнены из пары термоэлектродных материалов и имеют многопроволочную конструкцию. Изоляция жил выполнена из полиэтилентерефталатной (ПЭТ) плёнки, а наружная обмотка и общая оплётка — из полиэфирных нитей, пропитанных клеем БФ.

П — провод; полиэтилентерефталатная плёнка в изоляции;
Т — термоэлектродный;
П — изоляция из полиэтилентерефталатной плёнки, обмотка и оплётка из полиэфирных нитей;
Э — экранированный.

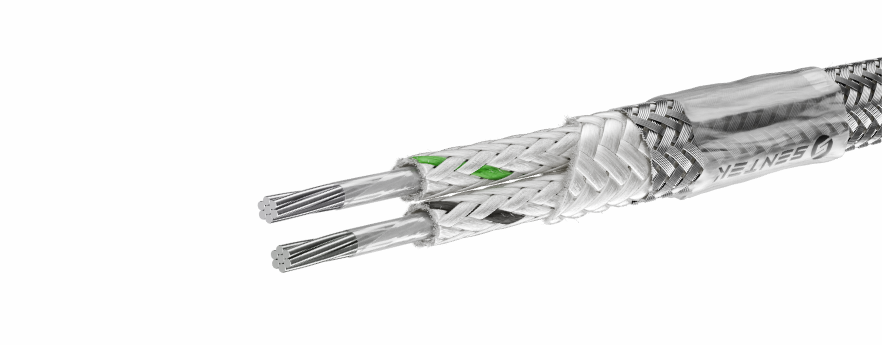

Токопроводящие жилы — две многопроволочные жилы, изготовленные из термоэлектродных сплавов, соответствующих выбранному типу термопары. Они обеспечивают передачу термоэлектрического сигнала от датчика температуры к измерительному прибору.
Изоляция токопроводящих жил — полиэтилентерефталатная (ПЭТ) плёнка, которая электрически разделяет жилы и предотвращает их непосредственный контакт между собой.
Разделительная обмотка — полиэфирные нити, обеспечивающие дополнительную фиксацию элементов конструкции и формирование защитного слоя.
Наружная оплётка — полиэфирные нити, пропитанные клеем БФ. Она объединяет элементы провода в единую конструкцию и способствует сохранению целостности наружного слоя.
Экран — металлическая проволочная оплётка, предназначенная для уменьшения влияния внешних электромагнитных помех на передаваемый измерительный сигнал. Конкретный материал экрана зависит от исполнения провода.

Провод ПТПЭ используется для соединения термопар с измерительными приборами, контроллерами и регуляторами температуры. Экранирование помогает снизить влияние электромагнитных помех на точность передачи измерительного сигнала. Провод предназначен преимущественно для прокладки внутри помещений и приборов при соблюдении условий эксплуатации производителя.
Провод используется:

• для подключения термопар к средствам измерения температуры;
• в системах промышленной автоматизации;
• в шкафах управления и контрольно-измерительном оборудовании;
• для передачи термоэлектрических сигналов в условиях электромагнитных помех;
• внутри приборов и технологических установок;
• в помещениях и кабельных трассах, если это допускается документацией производителя.

При выборе ПТПЭ необходимо учитывать тип термопары, материал и сечение жил, температурный диапазон и условия прокладки. Для точного подбора следует сверить характеристики с документацией конкретного производителя.
