ТППэпЗ

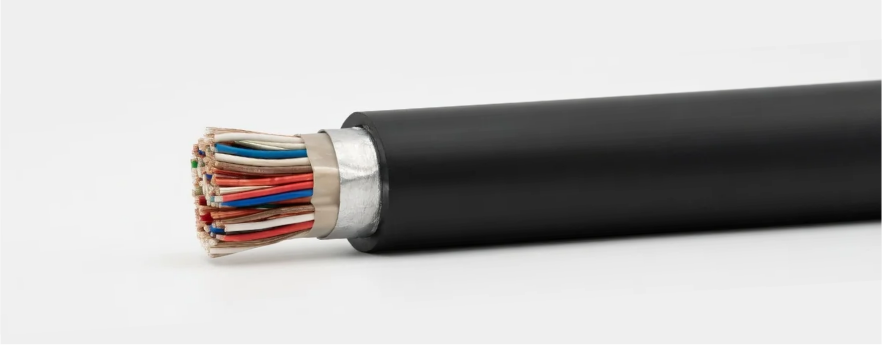

Кабель ТППэпЗ

ТППэпЗ — телефонный кабель связи с медными однопроволочными жилами, полиэтиленовой изоляцией, гидрофобным заполнением сердечника, экраном из алюмополимерной ленты и полиэтиленовой оболочкой. Кабель предназначен для организации стационарных телефонных и других линий связи, в том числе в условиях повышенного воздействия влаги.

Расшифровка

Т — Телефонный кабель;
П — Полиэтиленовая изоляция токопроводящих жил;
П — Полиэтиленовая наружная оболочка;
эп — Экран из алюмополимерной ленты;
З — Гидрофобное заполнение сердечника.

Конструкция

Токопроводящие жилы — Медные, однопроволочные, круглые; номинальный диаметр — 0,32; 0,4; 0,5; 0,64 или 0,7 мм.
Изоляция жил — Сплошная полиэтиленовая; толщина составляет 0,2–0,4 мм в зависимости от диаметра жилы.
Токопроводящие пары — Две изолированные жилы скручены в пару; пары объединяются в пяти- и десятипарные пучки, а затем в 50- и 100-парные группы.
Сердечник — Скрученный из групп пар; внутреннее пространство заполнено гидрофобным составом для предотвращения распространения влаги внутри кабеля.
Поясная изоляция — Ленты из полиэтилентерефталата.
Контактная проволока — Медная лужёная; номинальный диаметр — 0,4–0,5 мм.
Экран — Алюмополимерная лента толщиной не менее 0,1 мм; обеспечивает дополнительную защиту цепей связи от внешних электромагнитных воздействий.
Наружная оболочка — Полиэтиленовая; номинальная толщина — 1,5–2,5 мм.
Броня — Отсутствует.

Технические характеристики

Номинальное переменное напряжение	145–225 В, 50 Гц
Номинальное постоянное напряжение	200–315 В
Материал токопроводящих жил	Медь
Конструкция жил	Однопроволочная
Диаметр токопроводящих жил	0,32–0,7 мм
Количество пар	5–2400; зависит от диаметра жилы и исполнения
Материал изоляции жил	Полиэтилен
Гидрофобное заполнение	Присутствует
Материал экрана	Алюмополимерная лента
Материал наружной оболочки	Полиэтилен
Броня	Отсутствует
Диапазон рабочих температур	−50…+50 °C
Температура монтажа	Не ниже −15 °C
Минимальный радиус изгиба	10 наружных диаметров
Строительная длина	Не менее 125–500 м; зависит от количества пар
Срок службы	Не менее 25 лет

Для ТППэпЗ предусматривает различные варианты количества пар; строительная длина зависит от числа пар: для кабелей до 20 пар — не менее 500 м, свыше 20 до 50 — 400 м, свыше 50 до 150 — 300 м, свыше 150 до 300 — 250 м, свыше 300 до 600 — 200 м, свыше 600 до 1200 — 120 м, а для свыше 1200 до 2400 — 125 м.

Назначение

ТППэпЗ применяется для передачи телефонных и других слаботочных сигналов в стационарных сетях связи.
Кабель используется:

Для организации городских и сельских телефонных сетей;
Для прокладки линий связи в телефонной канализации;
В коллекторах, шахтах и других кабельных сооружениях;
Для прокладки в грунте при наличии соответствующей защиты;
Для подключения абонентских и распределительных устройств;
В стационарных сетях связи внутри и снаружи зданий;
Для построения многопарных линий связи;
В условиях, где требуется повышенная защита сердечника от проникновения и распространения влаги.

Благодаря гидрофобному заполнению сердечника ТППэпЗ обладает повышенной влагостойкостью по сравнению с исполнениями без заполнения; полиэтиленовая изоляция и оболочка обеспечивают защиту от воздействия влаги, а алюмополимерный экран снижает влияние внешних электромагнитных помех.
