ПТНГ

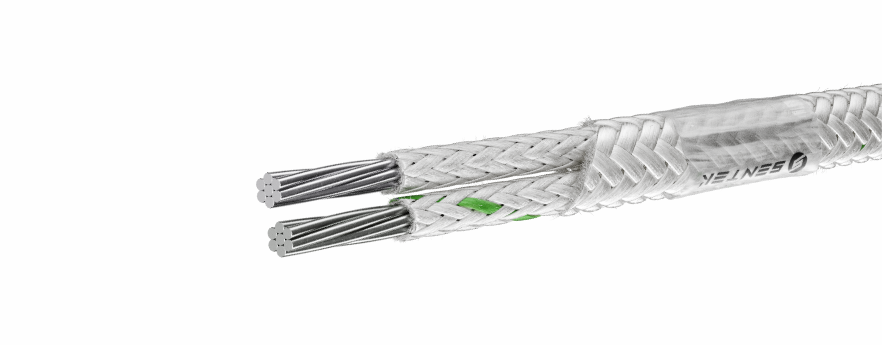

Провод ПТНГ

Провод ПТНГ — гибкий термопарный нагревостойкий провод с двумя многопроволочными токопроводящими жилами из пары термоэлектродных сплавов. Изоляция жил и наружная оболочка выполнены из высокотемпературной стеклонити. Провод предназначен для подключения термопар к измерительным приборам и передачи сигналов температуры в условиях повышенного нагрева.

Расшифровка

П — провод;
Т — термоэлектродный;
Н — нагревостойкий;
Г — гибкий, с многопроволочными токопроводящими жилами.

Конструкция

Токопроводящие жилы — многопроволочные, изготовленные из пары термоэлектродных сплавов.
Изоляция жил — высокотемпературная стеклонить.
Наружная оболочка — высокотемпературная стеклонить.
Защитная пропитка — кремнийорганический состав, если предусмотрен исполнением.
Экран — отсутствует.

Технические характеристики

Тип провода	термопарный, гибкий, нагревостойкий
Конструкция жил	многопроволочные
Материал токопроводящих жил	из меди и константана или пары термоэлектродных сплавов
Типы термоэлектродных сплавов	ХА, ХК, ПП, ПР, НН, МКн, ХКн, ЖК
Диаметр жил	0.2 - 2.5 мм
Количество жил	2-12
Материал изоляции жил	из стеклонити повышенной нагревостойкости
Материал наружной оболочки	из стеклонити повышенной нагревостойкости
Диапазон рабочих температур	-60º С до +650º С
Срок службы	определяется документацией производителя

Назначение

Провод ПТНГ применяется для подключения термопар к измерительным приборам, регуляторам температуры и системам контроля технологических процессов. Благодаря многопроволочным жилам он более гибкий по сравнению с ПТН и подходит для монтажа в приборах, кабельных лотках и трубах в пределах условий эксплуатации, предусмотренных производителем.
Провод используется:

Для подключения термопар к измерительным приборам и регуляторам температуры.
В промышленных печах и нагревательных установках.
В энергетике и теплоэнергетике для контроля температуры оборудования.
В металлургии и машиностроении для подключения температурных датчиков.
В системах промышленной автоматизации и контроля технологических процессов.
В лабораторных и испытательных установках для измерения температуры.
Для передачи сигналов от термопар к приборам регистрации и контроля температуры.
В технологических установках, где необходимы гибкость проводника и нагревостойкая изоляция.

При выборе провода следует учитывать тип термопары, совместимость термоэлектродных сплавов, сечение жил и рабочую температуру. После сильного нагрева стеклонитяную изоляцию необходимо защищать от перегибов и механических нагрузок согласно требованиям производителя.
