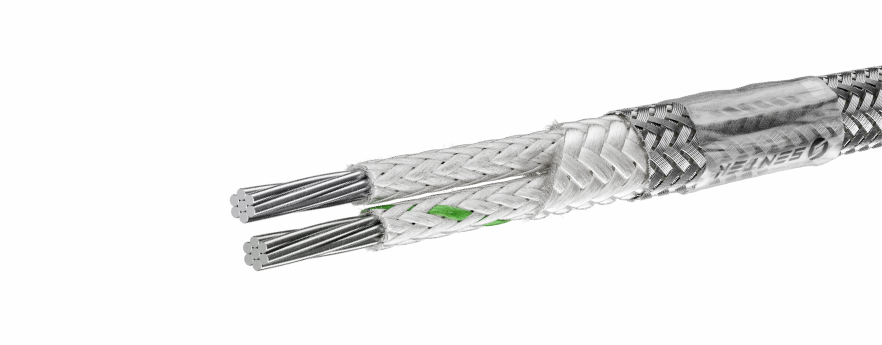

Провод ПТНГЭ — термоэлектродный гибкий нагревостойкий экранированный провод, предназначенный для подключения термопар к измерительным приборам и регуляторам температуры. Он состоит из двух многопроволочных токопроводящих жил из термоэлектродных сплавов, изолированных высокотемпературной стеклонитью. Наружная оболочка также выполнена из стеклонити, а проволочный экран помогает снизить влияние внешних электрических помех на измерительный сигнал.

П — провод;
Т — термоэлектродный;
Н — нагревостойкий;
Г — гибкий, с многопроволочными токопроводящими жилами;
Э — экранированный.

Токопроводящие жилы — две многопроволочные жилы из пары термоэлектродных сплавов.
Изоляция жил — высокотемпературная стеклонить.
Наружная оболочка — высокотемпературная стеклонить.
Экран — наружный проволочный экран

Провод ПТНГЭ применяется для подключения термопар к измерительным приборам, контроллерам и регуляторам температуры. Он передаёт термоэлектрический сигнал и помогает уменьшить влияние температуры окружающей среды на измерительную цепь. При подключении необходимо соблюдать полярность термоэлектродных жил.
Провод используется:

• для подключения термопар в системах контроля температуры;
• в промышленном измерительном и регулирующем оборудовании;
• внутри приборов и шкафов автоматики;
• в сухих и сырых помещениях в пределах условий эксплуатации, установленных производителем;
• для подключения датчиков температуры в технологических установках;
• в кабельных лотках и трубах, если это допускает документация конкретного исполнения;
• в условиях повышенных температур, где необходимы нагревостойкая изоляция и экран.

При выборе ПТНГЭ следует учитывать тип термопары, материал термоэлектродных жил, сечение, рабочую температуру и условия прокладки. Точные характеристики необходимо сверять с паспортом производителя на выбранное исполнение.
